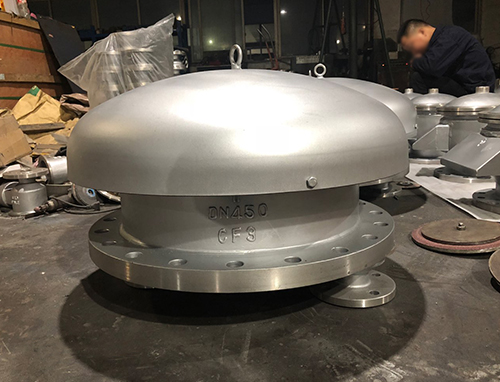

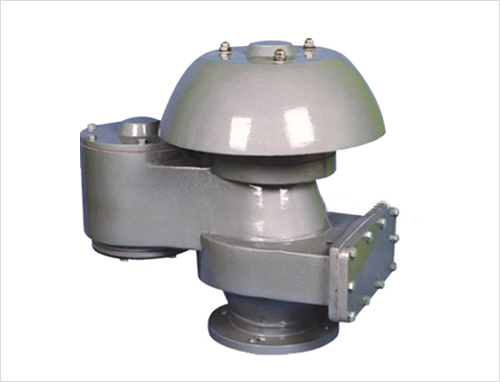

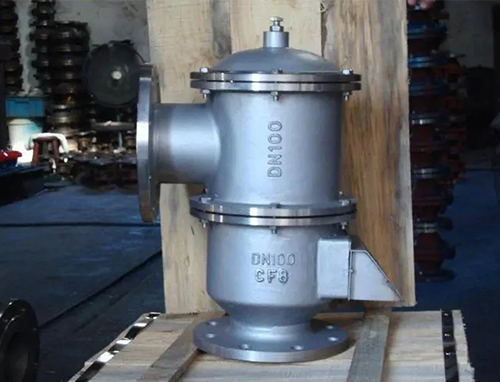

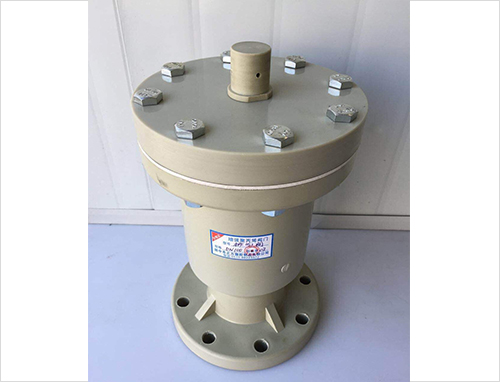

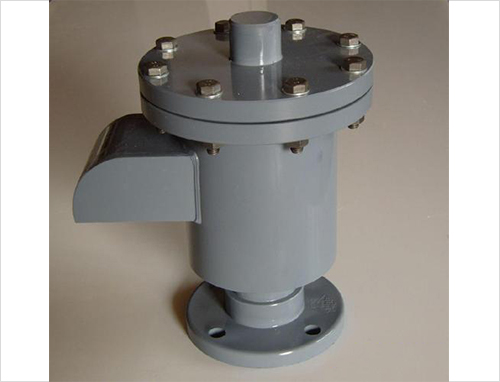

防爆阻火呼吸閥是指既保證貯罐空間在一定壓力范圍內與大氣隔絕、又能在超過或低于此壓力范圍時與大氣相通(呼吸)的一種閥門。其作用是防止貯罐因超壓或真空導致破壞,同時可減少貯液的蒸發損失。主要由閥座、閥罩、保護罩及由真空和壓力控制的兩組啟閉裝置組成。啟閉裝置包括閥瓣、導桿、彈簧、彈簧座及密封環等。當罐內壓力達到額定呼出正壓時,壓力閥瓣開啟,罐內蒸氣排出;當罐內真空度達到額定吸入負壓時,真空閥瓣開啟,空氣進入。
防爆阻火呼吸閥工作原理
當罐內介質的壓力在防爆阻火呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;
當往罐內補充介質,使罐內上部氣體空間的壓力升高,達到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續增高,罐外的大氣將頂開呼吸閥的負壓閥盤。
防爆阻火呼吸閥有什么作用
防爆阻火呼吸閥是維護儲罐氣壓平衡,減少介質揮發的安全節能產品,呼吸閥充分利用儲罐本身的承壓能力來減少介質排放,其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓;當往罐外抽出介質,使罐內上部氣體空間的壓力下降,達到呼吸閥的操作負壓時,罐外的大氣將頂開呼吸閥的負壓閥盤頂開,使外界氣體進入罐內,使罐內的壓力不再繼續下降,讓罐內與罐外的氣壓平衡,來保護儲罐的安全裝置。
防爆阻火呼吸閥要如何安裝
1、拆除包裝,閱讀產品說明這點至關重要。
2、吊裝呼吸閥時,應選用適當?shù)钠鸬豕ぞ撸悦鈸p傷呼閥閥盤保護帽。
3、檢查罐或水箱上的管法蘭的同軸度和垂直度,這對壓力真空泄放閥(呼吸閥)的正常使用至關重要。
4、檢查罐或水箱上的管法蘭的水線表面。它必須是干凈的,沒有劃傷,腐蝕,工具痕跡,并且平坦。
5、拆下法蘭端口保護蓋和其它包裝材料。
6、檢查墊片;確保該材料是適合于應用。
7、使用螺栓圓把墊圈置于中心。
防爆阻火呼吸閥要如何選型
1、對安裝位置的要求和溫度范圍的要求,如寒冷地區就應選用全天候呼吸閥,而安裝在管道中的應選用管道式呼吸閥。
2、機械呼吸閥的控制壓力應與有關的承壓能力相適應。
3、機械呼吸閥的規格(法蘭通徑)應滿足油罐的zui大進出油呼吸氣體流量要求。
防爆阻火呼吸閥的排放計算
固定頂罐的呼吸排放可用下式估算其污染物的排放量:
LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC
式中:LB-固定頂罐的呼吸排放量(Kg/a);
M-儲罐內蒸氣的分子量;
P-在大量液體狀態下,真實的蒸氣壓力(Pa);
D-罐的直徑;
H-平均蒸氣空間高度;
△T-一天之內的平均溫度差(℃);
FP-涂層因子(無量綱),根據油漆狀況取值在1~1.5之間;
C-用于小直徑罐的調節因子(無量綱);直徑在0~9m之間的罐體,C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1;
KC-產品因子(石油原油KC取0.65,其他的有機液體取1.0)
工作排放是由于人為的裝料與卸料而產生的損失。因裝料的結果,罐內壓力超過釋放壓力時,蒸氣從罐內壓出;而卸料損失發生于液面排出,空氣被抽入罐體內,因空氣變成有機蒸氣飽和的氣體而膨脹,因而超過蒸氣空間容納的能力。
可由下式估算固定頂罐的工作排放:
LW=4.188×10^-7×M×P×KN×KC
式中:LW-固定頂罐的工作損失(Kg/m3投入量)
KN-周轉因子(無量綱),取值按年周轉次數(K)確定。周轉次數=年投入量/罐容量
K<=36,KN=136
K>220,KN=0.26
防爆阻火呼吸閥要如何維護保養
防爆阻火呼吸閥的維護與保養每月一次,冬季每月兩次。其方法:先將閥蓋輕輕打開,把真空閥盤和壓力閥盤取出,檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物,如出現油污和臟物應清除干凈,然后裝回原位,上下拉動幾下,檢查開啟是否靈活可靠。如果一切正常,再將閥蓋蓋好緊固。在維護與保養中,如發現閥盤有劃痕、磨損等異?,F(xiàn)象,應馬上更換或與供貨公司聯系,以使及時得到解決。
